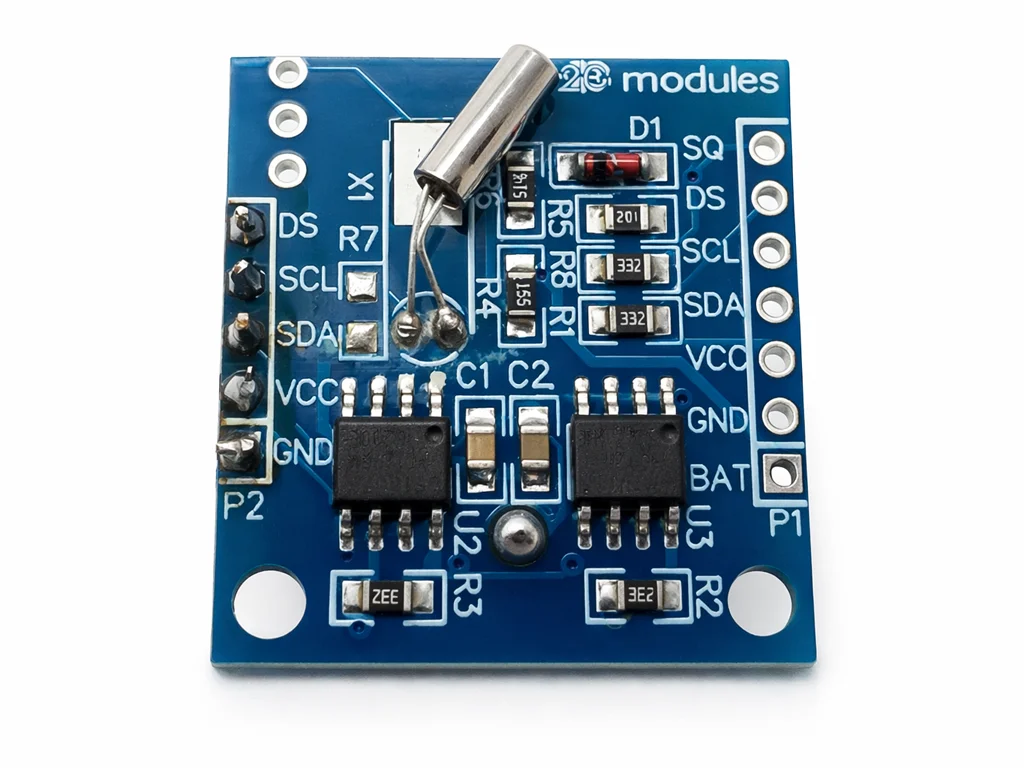

Модуль годинника реального часу DS1307 (RTC) для Arduino, ESP32, Raspberry Pi
DS1307 RTC — це популярний модуль годин реального часу, який використовується в проєктах на базі Arduino та інших мікроконтролерів. Він дозволяє пристрою точно відстежувати поточну дату і час незалежно від живлення основного контролера.

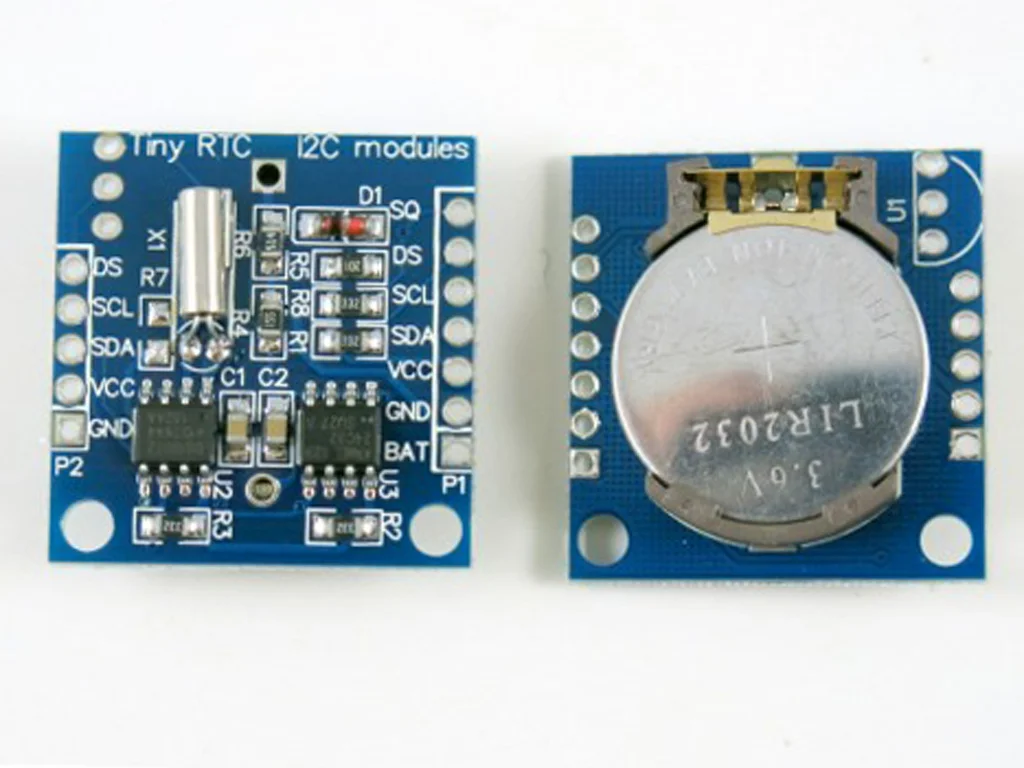

Головна особливість DS1307 — наявність резервного живлення від батарейки CR2032, завдяки чому годинник продовжує працювати навіть при вимкненому живленні пристрою.
Модуль підключається через шину I2C, що дозволяє використовувати лише два сигнальні дроти для обміну даними.
Переваги модуля
- зберігання поточного часу і дати
- резервне живлення від батарейки CR2032
- інтерфейс I2C для підключення
- низьке енергоспоживання
- проста інтеграція з Arduino та ESP32
- підтримка популярних бібліотек Arduino
Технічні характеристики
| Параметр | Значення |
|---|---|
| Чип | DS1307 |
| Інтерфейс | I2C |
| Живлення | 5V |
| Резервне живлення | CR2032 |
| Формат часу | години, хвилини, секунди |
| Дата | день, місяць, рік |
| Частота кварцу | 32.768 kHz |
| I2C адреса | 0x68 |
Підключення до Arduino
| DS1307 | Arduino |
|---|---|
| VCC | 5V |
| GND | GND |
| SDA | A4 |
| SCL | A5 |
Приклади застосування
- цифрові годинники
- системи автоматичного поливу
- системи реєстрації даних
- таймери вмикання обладнання
- системи розумного дому
Де використовується RTC модуль DS1307
Модуль DS1307 застосовується в електронних проєктах, де потрібно зберігати точний час навіть при вимкненому живленні. Його широко використовують розробники Arduino, інженери IoT‑пристроїв та радіоаматори.
RTC‑модуль дозволяє створювати:
- годинники на Arduino
- метеостанції
- системи моніторингу
- системи автоматизації
- контролери освітлення
УВАГА!!! в комплекті немає єлемента живлення.
