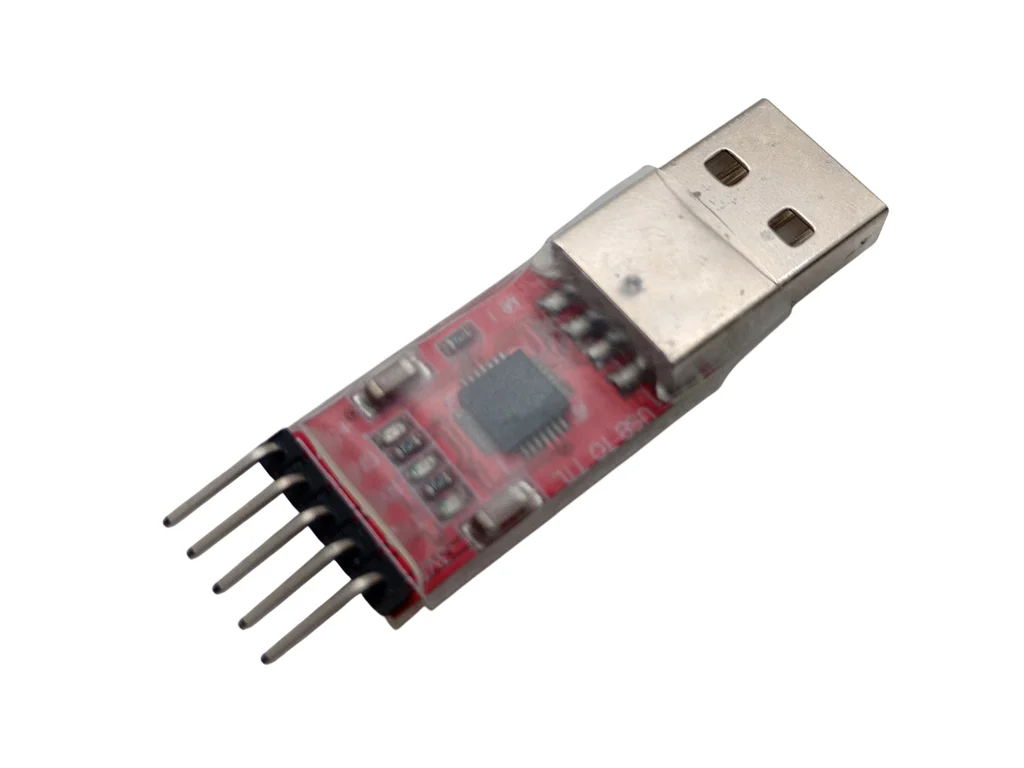

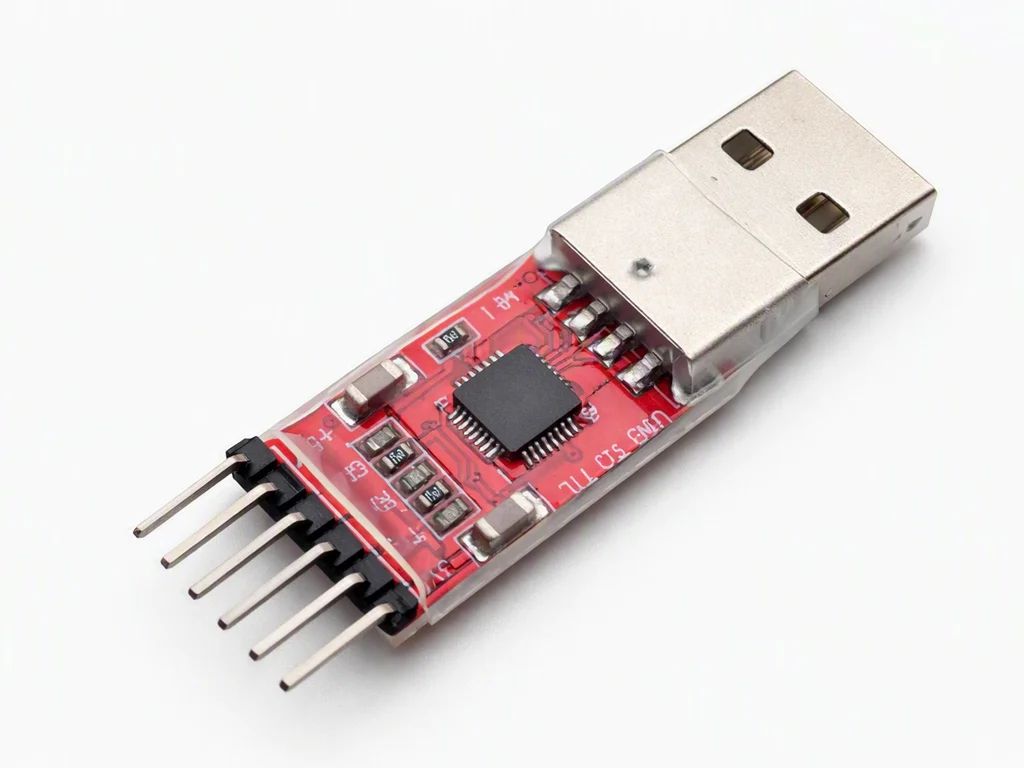

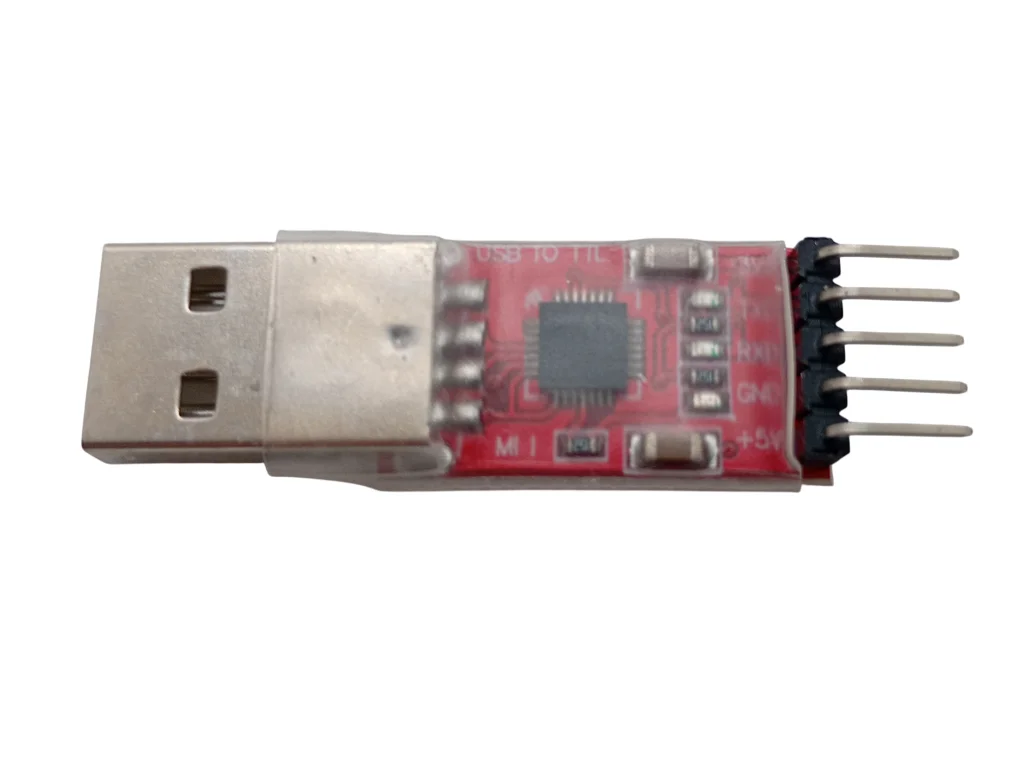

USB-UART CP2102 USB to TTL без DTR для Arduino и ESP32

 CP2102 USB-UART — компактный преобразователь интерфейса USB в последовательный UART/TTL, предназначенный для подключения микроконтроллеров, отладочных плат и другой цифровой электроники к компьютеру через USB.

 После подключения к компьютеру устройство определяется как последовательный COM-порт, через который можно обмениваться данными с микроконтроллером.

Преобразователь используют для:

• прошивки микроконтроллеров;
• вывода отладочной информации в Serial Monitor;
• настройки устройств через UART;
• передачи данных между компьютером и микроконтроллером;
• диагностики электронных устройств;
• работы с Arduino, ESP32, ESP8266 и другими контроллерами.

 Данная версия преобразователя выполнена без вывода DTR. Это важно учитывать при автоматической загрузке прошивки: для некоторых плат DTR используется схемой автоматического перевода микроконтроллера в режим программирования. В таком случае загрузку может потребоваться запускать вручную.

Что такое USB-UART

• USB-UART преобразователь используется для связи компьютера с устройствами, которые обмениваются данными через последовательный интерфейс UART.
• Компьютер работает через USB, а микроконтроллер обычно использует UART.
• Преобразователь CP2102 выполняет функцию переходника между этими интерфейсами:
• Компьютер → USB → CP2102 → UART/TTL → микроконтроллер

Например, компьютер может отправить строку данных через COM-порт, а ESP32 получит её через UART RX. В обратную сторону данные от ESP32 поступят через TX и будут доступны компьютеру через виртуальный COM-порт.

Для чего нужен CP2102

Прошивка микроконтроллеров

• USB-UART адаптер можно использовать для загрузки прошивки в микроконтроллеры и платы, не имеющие собственного USB-интерфейса.
• Работа с ESP32
• CP2102 удобно применять для подключения ESP32 к компьютеру, особенно если используется плата или модуль без встроенного USB-UART преобразователя.

Через UART можно выводить сообщения:

• Starting...
• WiFi connected
• Sensor OK
• Distance: 125 mm
• Motor stopped

И наблюдать их на компьютере через Serial Monitor. Для разработки устройств это часто значительно удобнее, чем гадать, почему очередная китайская плата решила сегодня не работать.

Настройка оборудования

UART используется во множестве электронных устройств. Через CP2102 можно подключаться к UART-интерфейсу оборудования для настройки, диагностики и обмена данными.

Для типичного USB-UART адаптера используются:

Главное правило подключения UART:

• TX одного устройства подключается к RX другого.
• CP2102 TXD → RX микроконтроллера
• CP2102 RXD → TX микроконтроллера
• CP2102 GND → GND микроконтроллера
• Не следует соединять TX с TX или RX с RX.
• Для ESP32 сигнальные линии UART должны соответствовать его логическому уровню 3,3 В.
• Если на конкретной плате CP2102 присутствует выбор 3,3/5 В, перед подключением необходимо установить соответствующий режим.
• Для Arduino UNO также следует учитывать, что его логика обычно работает с 5 В, поэтому режим питания и уровни сигналов CP2102 должны соответствовать используемой плате.

Что означает «без DTR»

DTR является дополнительной управляющей линией последовательного интерфейса. Она может использоваться некоторыми платами для автоматического управления входом Reset/BOOT и автоматического запуска режима загрузки прошивки. В этой версии преобразователя вывода DTR нет. Это не мешает использовать CP2102 для обычного UART-обмена данными.

При прошивке некоторых микроконтроллеров может потребоваться вручную перевести устройство в режим загрузчика, например с помощью кнопки BOOT/EN или соответствующей последовательности Reset.

Преимущество версии без DTR

Если DTR вам не нужен, отсутствие дополнительного вывода упрощает подключение и уменьшает количество ненужных управляющих линий.

CP2102 и RS-232: важное отличие

CP2102 USB-UART не является преобразователем USB в настоящий RS-232. На выходе CP2102 используются логические сигналы UART/TTL, предназначенные для подключения к микроконтроллерам и цифровой электронике. Для подключения к настоящему интерфейсу RS-232 нужен дополнительный преобразователь уровня, например на базе MAX232.

То есть:

CP2102 → UART/TTL

а не:

CP2102 → RS-232

Совместимые устройства

Преобразователь можно использовать с различными микроконтроллерами и платами, имеющими UART:

• ESP32;
• ESP8266;
• Arduino;
• STM32;
• AVR;
• Raspberry Pi;
• различные IoT-модули;
• GPS-модули;
• GSM/LTE-модули;
• Bluetooth-модули;
• другие устройства с UART/TTL.

Совместимость определяется не только наличием UART, но и соответствием логических уровней и напряжения питания.

Драйвер

Для работы CP2102 с компьютером используется драйвер USB-UART. В современных версиях Windows устройство обычно определяется после установки соответствующего драйвера Silicon Labs. После установки в системе появляется виртуальный COM-порт. Для диагностики можно открыть:

Диспетчер устройств → Порты (COM и LPT) и проверить появление устройства CP210x USB to UART Bridge.

Основные характеристики

FAQ

Что такое CP2102?

CP2102 — микросхема USB-UART, которая позволяет компьютеру обмениваться данными с устройствами через последовательный интерфейс UART.

Для чего нужен USB-UART преобразователь?

Он используется для подключения микроконтроллеров и других устройств с UART к компьютеру через USB, в том числе для прошивки, настройки и отладки.

Подходит ли CP2102 для ESP32?

Да. CP2102 часто используется для подключения ESP32 к компьютеру через UART. Необходимо правильно соединить TX/RX и обеспечить совместимые логические уровни.

Можно ли прошивать ESP32 через CP2102?

Да. Если плата ESP32 позволяет вручную перевести микроконтроллер в режим загрузки, CP2102 можно использовать для загрузки прошивки.

Почему на этом CP2102 нет DTR?

Это исполнение USB-UART преобразователя специально выполнено без вывода DTR. Для обычной передачи данных через UART DTR не требуется.

Что делать, если без DTR ESP32 не прошивается автоматически?

Необходимо вручную перевести ESP32 в режим загрузчика с помощью кнопки BOOT и Reset/EN либо другой предусмотренной схемой управления.

CP2102 это RS-232?

Нет. CP2102 преобразует USB в UART/TTL. Для настоящего RS-232 требуется отдельный преобразователь уровней.

Как подключить CP2102 к UART?

TXD преобразователя подключается к RX устройства, RXD к TX устройства, GND к GND.

Можно ли использовать CP2102 с Arduino?

Да. CP2102 может использоваться для обмена данными и прошивки совместимых Arduino-плат через UART.

Нужен ли драйвер CP2102?

Для работы USB-интерфейса компьютеру может потребоваться драйвер CP210x. После его установки преобразователь определяется как виртуальный COM-порт.

Преимущества

• популярный контроллер CP2102;
• подключение к компьютеру через USB;
• виртуальный COM-порт;
• стандартный интерфейс UART/TTL;
• подходит для Arduino, ESP32, ESP8266 и STM32;
• удобен для прошивки и отладки;
• компактный размер;
• версия без DTR;
• простой способ добавить USB-UART к собственной плате.
