Макетна плата MB‑102 830 точок із модулем живлення 3.3/5 В та проводами

 Універсальний набір для прототипування електронних схем без паяння. Комплект дає змогу швидко зібрати схему, підключити живлення та перевірити роботу Arduino, ESP32, датчиків, модулів та інших компонентів. До комплекту входить макетна плата на 830 контактних точок, модуль живлення MB-102 з виходами 3,3 В і 5 В, а також набір з'єднувальних проводів.

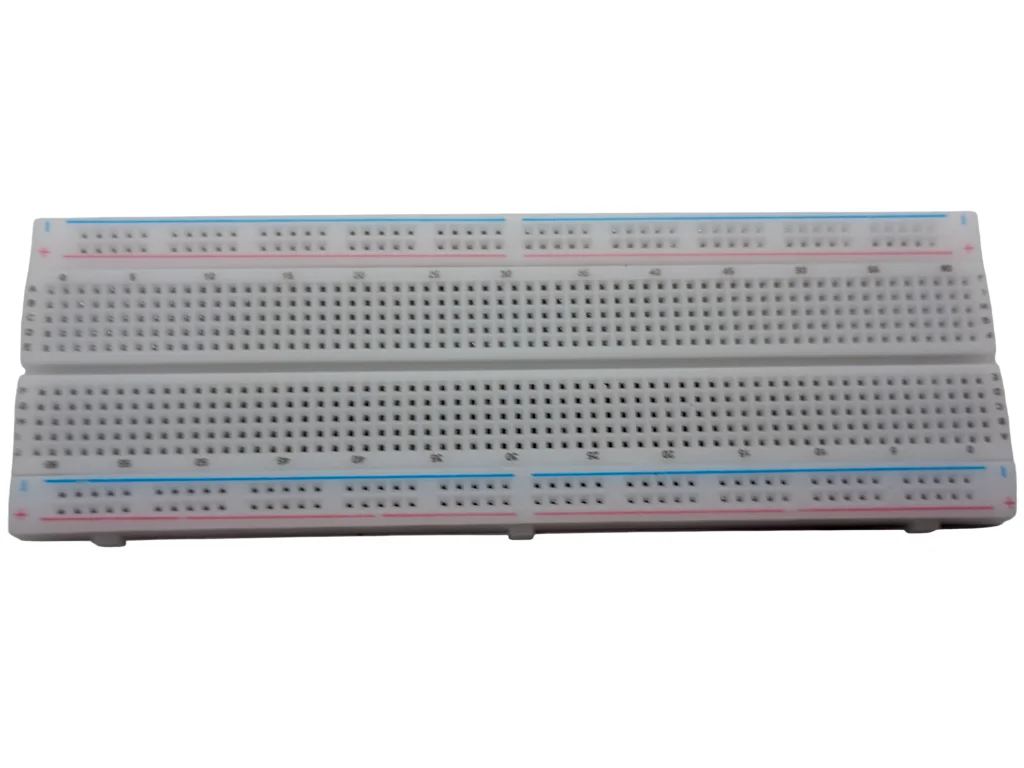

Макетна плата 830 точок

 Макетна плата дає змогу збирати електронні схеми без паяльника. Компоненти та проводи встановлюються безпосередньо в контактні отвори, а схему можна в будь-який момент змінити або розібрати. Плата має стандартний крок контактів 2,54 мм, тому підходить для більшості поширених Arduino-модулів, датчиків, світлодіодів, резисторів, кнопок, мікросхем у DIP-корпусах та інших компонентів.

Модуль живлення MB-102

 До комплекту входить модуль живлення для макетної плати з перемиканою напругою 3,3 В / 5 В. Напруга обирається окремо для відповідної лінії живлення плати. Модуль встановлюється безпосередньо на макетну плату і дає змогу отримати живлення без окремої схеми стабілізації. Для подібних MB102-модулів зазвичай передбачено живлення від зовнішнього джерела через DC-роз'єм і USB, а вихідні лінії можуть перемикатися між 3,3 і 5 В.

• Вхідне живлення: 9–12 В DC
• Вихід: 3,3 В або 5 В
• Вибір напруги: перемичками на модулі
• Індикація: світлодіод живлення
• Вимикач: є

Важливо: модуль призначений для живлення малопотужних електронних схем. Це не лабораторний блок живлення і не призначений для живлення потужних моторів, сервоприводів або інших навантажень з великим струмом.

З'єднувальні проводи

 До комплекту входить набір проводів для з'єднання компонентів на макетній платі. Проводи мають стандартні контакти для встановлення безпосередньо в отвори breadboard і дають змогу швидко з'єднувати живлення, мікроконтролери, датчики та електронні модулі.

Що можна збирати з цим набором

Комплект стане в пригоді для:

• Arduino Uno, Nano та інших плат Arduino;
• ESP32 і ESP8266;
• датчиків температури, відстані, освітленості та інших;
• світлодіодів і RGB-світлодіодів;
• кнопок і перемикачів;
• дисплеїв;
• реле та електронних модулів;
• макетування I2C, SPI та інших інтерфейсів;
• перевірки електронних схем перед паянням;
• навчання електроніці та програмуванню;
• прототипування власних пристроїв.

Особливо зручно використовувати комплект, коли потрібно швидко перевірити ідею або з'єднання кількох модулів, не збираючи щоразу тимчасову конструкцію на скрутках і паяльнику.

Переваги

• 830 контактних точок для збирання схем;
• монтаж без паяння;
• стандартний крок 2,54 мм;
• живлення 3,3 В / 5 В;
• окремий модуль живлення MB-102;
• можливість швидко змінювати схему;
• набір з'єднувальних проводів уже в комплекті;
• підходить для Arduino, ESP32, ESP8266 та різних електронних модулів;
• зручно використовувати для навчання, експериментів і прототипування.

Характеристики:

Комплектація

До комплекту входить:

• Макетна плата MB-102 на 830 контактних точок — 1 шт.
• Модуль живлення MB-102 3,3 В / 5 В — 1 шт.
• Набір з'єднувальних проводів — 1 комплект.
